| 测试类别 | 名称 | 品牌 | 型号 | 图片 | 主要参数 | 带宽 | 精度 | 口径 | 接口 | 其他说明 | 购买方式 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压 | 电压探头 | ZTMI | ZP250-1000 |  |
1：10，1000V | 250MHz | 1% | 探钩 | BNC | 输入阻抗 1MΩ 输出阻抗 50Ω ≤ 1.2pF |
购买 |
| 电流 | 电流探头 | CA | C116 |  |
变比：1mV/A 交流：1000A |
30 Hz ~10 KHz | 0.3% | 45mm | φ4mm 香蕉插头 |
电压输出型 | |
| 电流 | 电流探头 | CA | C112 |  |
变比：1mA/1A 交流：1000A |
30 Hz ~10 KHz | 0.3% | 45mm | φ4mm 香蕉插头 |
电流输出型 | |
| 电流 | 电流探头 | 知用 | ZCP20 |  |
变比：0.1V/A 交直流：20A |
1MHz | 0.3% | 20mm | BNC | 电压输出型 需要配合电源套件CTB100使用 |
购买 |
| 电流 | 电流探头 | 知用 | ZCP200 |  |
变比：10mV/A 交直流：200A |
500KHz | 0.3% | 20mm | BNC | 电压输出型 需要配合电源套件CTB100使用 |
购买 |
| 电流 | 电流探头 | 知用 | ZCP500 |  |
变比：4mV/A 交直流：500A |
100KHz | 0.3% | 50mm | BNC | 电压输出型 需要配合电源套件CTB100使用 |
购买 |
| 电流 | 电流探头 | 知用 | ZCP1000 |  |
变比：2mV/A 交直流：1000A |
20KHz | 0.3% | 50mm | BNC | 电压输出型 需要配合电源套件CTB100使用 |
购买 |
| 电流 | 高精度电流传感器 | ZTMI | ZCS60 |  |
变比：1：600 直流:60A，交流:42A |
800kHz | 读数0.01%+ 量程0.01% |
26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
购买 |
| 电流 | 高精度电流传感器 | ZTMI | ZCS200 |  |
变比：1：1000 直流:200A，交流:141A |
500kHz | 读数0.01%+ 量程0.01% |
26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
购买 |
| 电流 | 高精度电流传感器 | ZTMI | ZCS400 |  |
变比：1：2000 直流:400A，交流:282A |
100kHz | 读数0.01%+ 量程0.01% |
26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
购买 |
| 电流 | 高精度电流传感器 | ZTMI | ZCS700 |  |
变比：1：1750 直流:700A，交流:495A |
100kHz | 读数0.01%+ 量程0.01% |
30mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
购买 |
| 电流 | 高精度电流传感器 | ZTMI | ZCS1000 |  |
变比：1：1000 直流:1000A， 交流:707A |
500kHz | 读数0.01%+ 量程0.01% |
30mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
购买 |
| 电流 | 低精度电流传感器 | LEM | LF 205-S/SP3 |  |
变比：1：1000 交直流：100A |
100kHz | 0.5% | 26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
|
| 电流 | 低精度电流传感器 | LEM | LF 205-S |  |
变比：1：2000 交直流：200A |
100kHz | 0.5% | 26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
|
| 电流 | 低精度电流传感器 | LEM | LF 505-S |  |
变比：1：5000 交直流：500A |
100kHz | 0.6% | 26mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
|
| 电流 | 低精度电流传感器 | LEM | LF 1005-S |  |
变比：1：5000 交直流：1000A |
150kHz | 0.4% | 30mm | DB9 | 电流输出型 需要配合电源套件TP4002/TP4004使用 |
|
| 电流 | 高频电流传感器 | 国家变频电量测量仪器计量站 | HDWA50 |  |
变比：20mV/A 交流：50A |
50kHz-1MHz | 0.3% | 27mm | BNC | 电压或者电流型输出（可选） | |
| 电流 | 高频电流传感器 | 国家变频电量测量仪器计量站 | HDWA100 |  |
变比：10mV/A 交流：100A |
50kHz-1MHz | 0.3% | 27mm | BNC | 电压或者电流型输出（可选） | |
| 电流 | 高频电流传感器 | 国家变频电量测量仪器计量站 | HDWA150 |  |
变比：6.7mV/A 交流：150A |
50kHz-1MHz | 0.3% | 27mm | BNC | 电压或者电流型输出（可选） | |
| 电流 | 高频电流传感器 | 国家变频电量测量仪器计量站 | HDWA200 |  |
变比：5mV/A 交流：200A |
50kHz-1MHz | 0.3% | 27mm | BNC | 电压或者电流型输出（可选） | |
| 接插件与连接线 | 香蕉插头 | MC | TA1000 |  |
黄色大电流端子，65A | 无 | 无 | 无 | Φ6mm插头 | 带有卡扣锁紧装置和压接端 大电流压线端子，用户自己压线时使用 |
购买 |
| 接插件与连接线 | 鳄鱼夹 | MC | TA1002R |  |
额定电压1000V，最大电流32A | 无 | 无 | 无 | Φ4mm安全型插座 | 大号红色鳄鱼夹 | 购买 |
| 接插件与连接线 | 鳄鱼夹 | MC | TA1002B |  |
额定电压1000V，最大电流32A | 无 | 无 | 无 | Φ4mm安全型插座 | 大号黑色鳄鱼夹 | 购买 |
| 接插件与连接线 | 香蕉插座 | MC | TA1003R |  |
额定电压1000V | 无 | 无 | 无 | Φ4mm安全插头 | 可堆叠，可通过螺丝连接测试导线，红色，电压压线 端子，用户自己压线时使用 |
|
| 接插件与连接线 | 香蕉插座 | MC | TA1003B |  |
额定电压1000V | 无 | 无 | 无 | Φ4mm安全插头 | 可堆叠，可通过螺丝连接测试导线，黑色，电压压线 端子，用户自己压线时使用 |
|

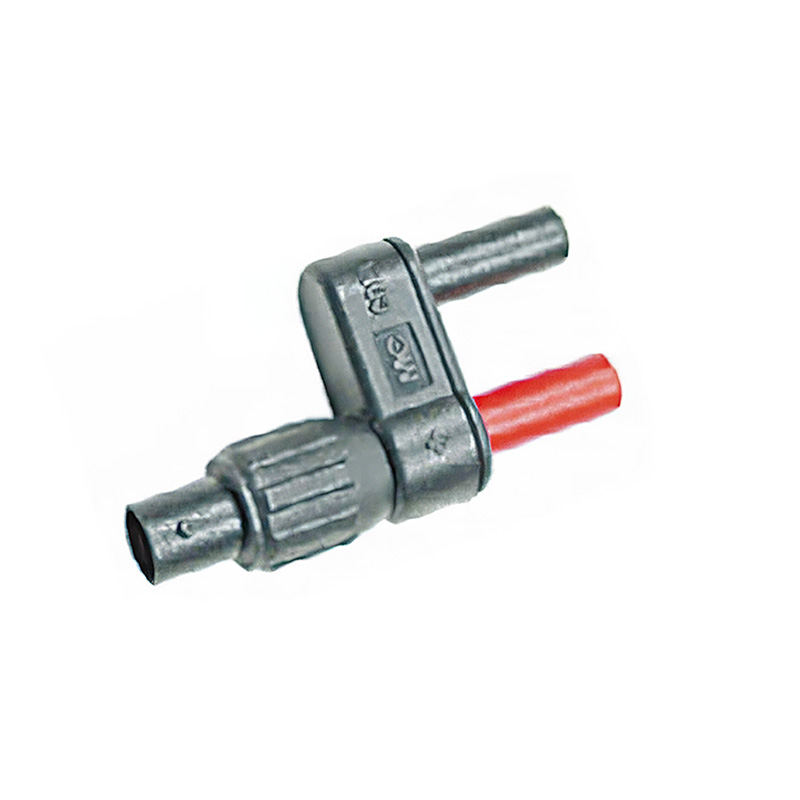

| 接插件与连接线 | BNC插头转香蕉插座 | MC | TA1004 |  |
额定电压1000V | 无 | 无 | 无 | Φ4mm安全型插座 | 安全BNC公头香蕉插座转换头，配套 如C117传感器使用 |
购买 |
| 接插件与连接线 | BNC插头转香蕉插座 | MC | TA1005 |  |
额定电压1000V | 无 | 无 | 无 | Φ4mm安全型插座 | 安全BNC母头香蕉插头转换头 |
购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1000R |  |
安全等级：600 V, CAT III ~ 1000 V, CAT II / 10 A ，测试线长1.5m |
无 | 无 | 无 | φ4mm安全香蕉插头 | 安全测试导线，红色 | 购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1000B |  |
安全等级：600 V, CAT III ~ 1000 V, CAT II / 10 A ，测试线长1.5m |
无 | 无 | 无 | φ4mm安全香蕉插头 | 安全测试导线，黑色 | 购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1002 |  |
安全等级：600 V, CAT II (300 V, CAT III) ，测试线长0.65m |
无 | 无 | 无 | BNC | 电机测试线 | 购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1005R |  |
1000V CAT III，长度1.5m | 无 | 无 | 无 | φ4mm安全香蕉插头 | PAmini 系列电流测试线，硅胶 黑色 |
购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1005B |  |
1000V CAT III，长度1.5m | 无 | 无 | 无 | φ4mm安全香蕉插头 | PAmini 系列电流测试线，硅胶 黑色 |
购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1006R |  |
最大电流10A，长度1.5m | 无 | 无 | 无 | Φ6mm公插头转Φ4mm公插头 | PAH系列电流测试线，硅胶, 红色 |
购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1006B |  |
最大电流10A，长度1.5m | 无 | 无 | 无 | Φ6mm公插头转Φ4mm公插头 | PAH系列电流测试线，硅胶, 黑色 |
购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1002R |  |
最大电流60A，长度2米 | 无 | 无 | 无 | 金属螺片转Φ6mm插头 | 大电流安全测试导线，红色 | 购买 |
| 接插件与连接线 | 安全测试导线 | MC | TL1002B |  |
最大电流60A，长度2米 | 无 | 无 | 无 | 金属螺片转Φ6mm插头 | 大电流安全测试导线，黑色 | 购买 |
| 电源套件及连接线 | 互感器电源 | ZTMI | TP4002 |  |
两通道传感器电源套件 | 无 | 无 | 无 | 无 | 搭配 TL-DB9连接线可用于ZCS/IN等系列传感器 搭配 TL-3PIN 可用于 LF 系列传感器。 |
购买 |
| 电源套件及连接线 | 互感器电源 | ZTMI | TP4004 |  |
四通道传感器电源套件 | 无 | 无 | 无 | 无 | 搭配 TL-DB9连接线可用于ZCS/IN等系列传感器 搭配 TL-3PIN 可用于 LF 系列传感器。 |
购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-DB9-0 |  |
DB9转裸线 电流传感器专用连接线 |
无 | 无 | 无 | DB9转裸线 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-DB9-4 |  |
DB9转4mm香蕉插头 电流传感器连接线 |
无 | 无 | 无 | DB9转4mm插头 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-DB9-6 |  |
DB9转6mm香蕉插头 电流传感器连接线 |
无 | 无 | 无 | DB9转6mm插头 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-DB9-9（双层屏蔽） |  |
DB9转DB9双层屏蔽线 电流传感器连接线 |
无 | 无 | 无 | DB9转DB9插头 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-3PIN-0 |  |
3PIN接口转裸线 电流传感器专用连接线 |
无 | 无 | 无 | 3PIN 接口转裸线 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-3PIN-4 |  |
3PIN接口4mm香蕉插头 电流传感器专用连接线 |
无 | 无 | 无 | 3PIN 接口转4mm插头 | 无 | 购买 |
| 电源套件及连接线 | 传感器电源测试线 | ZTMI | TL-3PIN-6 |  |
3PIN接口6mm香蕉插头 电流传感器专用连接线 |
无 | 无 | 无 | 3PIN 接口转6mm插头 | 无 | 购买 |
| 电流 | 功率分析仪测试配件 | ZTMI | PATV-33 |  |
阻值在3.3Ω左右（每个实物 对应实值），最大允许输入电流300mA |
无 | 无 | 无 | BNC公头转BNC母头 | PATV-33高精度外置分流器 ，主要作用是将电流信号转换为电压信号 |
购买 |
| 其他 | 安全箱 | ZTMI | 1620DZ-ZDL |  |
示波记录仪专用拉杆箱 便携式 |
无 | 无 | 无 | 无 | 无 | 购买 |
| 电压 | 高压差分探头 | ZTMI | ZP1500D |  |
1：50，150V 1：500，1500V |
5MHz/100MHz可切换 |
1% | 鳄鱼夹 | BNC | 单端对地: 5MΩ; 4pF 两输入端之间: 10MΩ; 2pF |
购买 |
| 电压 | 高压差分探头 | ZTMI | ZP2800D |  |
1：100，280V 1：1000，2800V |
5MHz/100MHz可切换 | 1% | 鳄鱼夹 | BNC | 单端对地: 5MΩ; 4pF两输入端之间:10MΩ; 2pF | 购买 |
| 电压 | 低压差分探头 | ZTMI | ZDP5020 |  |
测量电压：±20V 最大共模电压：±60V 变比：10:1 |
200MHz | 1% | 鳄鱼夹 | BNC | 电压输出型 | 购买 |
| 电压 | 电压探头 | ZTMI | ZP1010SA |  |
1：1，150V 1：10，300V |
100MHz | 1% | 探钩 | BNC | 1/1: 1MΩ; 105pF 1/10: 10MΩ; 16pF |
购买 |
| 电压 | 电压探头 | ZTMI | ZP1025SA |  |
1：1，150V 1：10，300V |
250MHz | 1% | 探钩 | BNC | 1/1: 1MΩ; 95pF 1/10: 10MΩ; 14pF |
购买 |
| 电压 | 电压探头 | ZTMI | ZP1050 | |
1：10，300V |
500MHz | 1% | 探钩 | BNC | 10MΩ; 9pF | 购买 |
| 电压 | 电压探头 | ZTMI | ZP2100 |  |
1:10,10V | 1GHz | 无 | 探钩 | BNC | 1/10；500Ω(端接到50Ω)；1.5pF | 购买 |
| 电压 | 无源探头 | ZTMI | ZP1050A |  |
1：10 300V | 500MHz | 2% | 探钩 | BNC | 1/10: 10MΩ; 11pF | 购买 |
| 电压 | 光隔离电压探头 | ZTMI | ZOP5035 |  |
最大差分电压：2500V 隔离电压：60KV |
500MHz | 2% | 探钩 | BNC | 电压输出型 | 购买 |
| 电流 | 电流探头 | ZTMI | ZCP30 |  |
变比：0.1V/A， 交直流：30A， 变比：1V/A ， 交直流：5A |
50MHz | 1% | 5mm | BNC | 电压输出型 | 购买 |
| 电流 | 电流探头 | ZTMI | ZCP5150 |  |
150Arms | 22MHz | 30A：1%±10mA 150A：1%±100mA |
20mm | BNC | 电压输出型 | 购买 |
| 电流 | 电流探头 | ZTMI | ZCP5300 |  |
300Arms | 8MHz | 50A：1%±10mA 300A：1%±100mA |
20mm | BNC | 电压输出型 | 购买 |
| 电流 | 电流探头 | ZTMI | ZCP5500 |  |
500Arms | 5MHz | 75A：1%±10mA 500A：1%±100mA |
20mm | BNC | 电压输出型 | 购买 |
| 其他 | 隔离变压器 | 知用 | CK100 |  |
比例系数1:1 隔离电压：600V CATⅢ 初级次级间电容：150pF@1kHz 次级最大电流：10mA |
1Hz-3MHz | 无 | 无 | BNC公头转BNC母头 | 无 | |
| 其他 | 信号注入器 | ZTMI | J2120A |  |
最大输入电压：50VDC 最大输入电流：5A |
10Hz-10MHz | 无 | 无 | BNC | :PSRR（纹波抑制比）使用 | |
| 其他 | 偏移校正夹具 | ZTMI | ZDF1000 |  |
无 | 无 | 无 | 无 | 无 | 供电电源：USB 5V/0.5A | 购买 |
