ZDL6000
ZDL5000
ZDL3000
可选板卡
大数据分析功能包
高级分析功能包
配件
行业应用
技术参数和产品对比ZDL系列示波记录仪
不断进化的智能仪器，让测试测量变得简单
ZDL系列示波记录仪
不断进化的智能仪器，让测试测量变得简单
版本差异化
普通记录仪
基础版
ZDL3000示波记录仪
旗舰版
ZDL6000示波记录仪
主选机型
|
ZDL6000 旗舰版 超出预期 |
ZDL5000 专业版 得心应手 |
ZDL3000 基础版 刚刚好 |
|
|
|
|
8个 输入模块 |
8个 输入模块 |
8个 输入模块 |
|
2Gpts 内存 |
2Gpts 内存 |
1Gpts 内存 |
|
500G 固态硬盘(标配) (可选2T) |
500G 固态硬盘(标配) (可选2T) |
500G 固态硬盘(标配) (可选2T) |
|
大数据分析功能 实时事件 实时分析 大数据分析 波形对比 柔性ATE系统集成 |
可升级 可购买大数据分析功能包 进行升级 |
可升级 可购买大数据分析功能包 进行升级 |
|
高级分析功能 实时运算 功率运算 用户自定义运算 测量参数与统计 |
高级分析功能 实时运算 功率运算 用户自定义运算 测量参数与统计 |
可升级 可购买高级分析功能包 进行升级 |
|
55种 测量参数与统计 |
55种 测量参数与统计 |
55种 测量参数与统计 |
|
12.1寸 液晶触摸屏 1280*800分辨率 |
12.1寸 液晶触摸屏 1280*800分辨率 |
12.1寸 液晶触摸屏 1280*800分辨率 |
|
接口 USB3.0、以太网、GPIB、GPS、IRIG、 HDMI口支持外接显示器、4G、VPN |
接口 USB3.0、以太网、GPIB、GPS、IRIG、 HDMI口支持外接显示器、4G、VPN |
接口 USB3.0、以太网、GPIB、GPS、IRIG、 HDMI口支持外接显示器、4G、VPN |
|
供电 AC 供电+DC供电（选配） |
供电 AC 供电+DC供电（选配） |
供电 AC 供电+DC供电（选配） |
板卡选型
| DQM-12180 | DQM-12270 | DQM-16250 | DQM-36413 | DQM-62151 |
|---|---|---|---|---|
| 100M/S高速采集卡 | 20M/S高速采集卡 | 16通道电压采集卡 | 16通道温度/电压采集卡 | CAN/CANFD采集卡 |
|
|
|
|
|
|
2通道 隔离输入 |
2通道 隔离输入 |

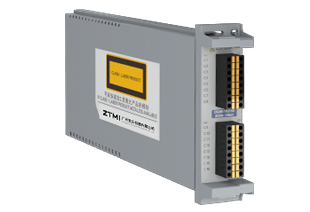

16通道* 隔离输入 |
16通道 温度/电压输入 |
- |
|
100M/S/s 采样率 |
20M/S/s 采样率 |
200kS/s 采样率 |
100ms、200ms、500ms、1s、3s 更新率 |
- |
|
20MHz 带宽 |
5MHz 带宽 |
50kHz 带宽 |
DC |
- |
|
14bit ADC分辨率 |
14bit ADC分辨率 |
16bit ADC分辨率 |
32bit ADC分辨率 |
- |
|
0.3% 测量精度 |
0.3% 测量精度 |
0.05% 测量精度 |
0.05% 测量精度 |
- |
|
200V 直接输入 DC+AC 峰值 |
200V 直接输入 DC+AC 峰值 |
50V 直接输入 DC+AC 峰值 |
50V 直接输入 DC+AC 峰值 |
- |
|
1000V 使用ZP250-1000探头 DC+AC 峰值 |
1000V 使用ZP250-1000探头 DC+AC 峰值 |
1000V 使用ZP250-1000探头 DC+AC 峰值 |
- | - |
| 绝缘BNC 接口 | 绝缘BNC 接口 | 弹簧型端子 | 弹簧型端子、远端补偿 |
DB-9 公头、2 路DI、 2 路DO、CAN 2.0A/B、 DBC 导入与解析、 CAN报文统计分析 |
