隐藏相同选项
重要参数
ZDS3024E
型号

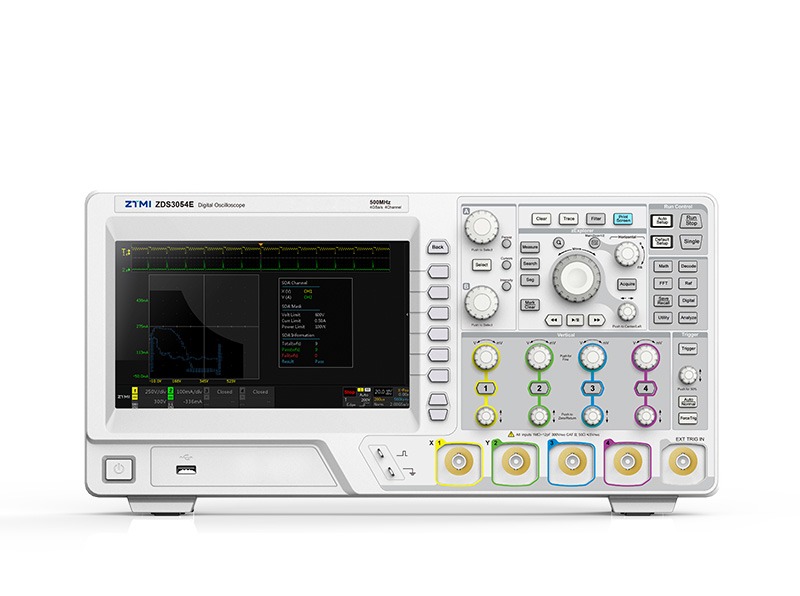

ZDS3054E
型号
ZDS1104
型号
4
输入通道
4
输入通道
4
输入通道
200MHz
模拟带宽
500MHz
模拟带宽
100MHz
模拟带宽
4GSa/s
最高实时采样率
4GSa/s
最高实时采样率
1GSa/s
最高实时采样率
8bit
ADC位数
8bit
ADC位数
8bit
ADC位数
250Mpts
存储深度
250Mpts
存储深度
28M
存储深度
150Kwfms/s
最高波形刷新率
150Kwfms/s
最高波形刷新率
50kwfm/s
最高波形刷新率
1ns/div-1ks/div
时基范围
1ns/div-1ks/div
时基范围
5ns/div-1ks/div
时基范围
2mV/div-10V/div
垂直灵敏度范围（1:1）
2mV/div-10V/div
垂直灵敏度范围（1:1）
1mV/div-10V/div
垂直灵敏度范围（1:1）
1MΩ ± 1% || 12pF ± 4pF 50 Ω±1.5%
输入阻抗
1MΩ ± 1% || 12pF ± 4pF 50 Ω±1.5%
输入阻抗
1MΩ
输入阻抗
标配27种
协议解码 1
标配27种
协议解码 1
21种
协议解码 1
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC红外传输协议分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
协议解码 2
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC红外传输协议分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
协议解码 2
UART、 SPI、 I2C、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11
协议解码 2
数字滤波器（低通、高通）
硬件FIR滤波器
数字滤波器（低通、高通）
硬件FIR滤波器
无
硬件FIR滤波器
33种
触发功能 1
33种
触发功能 1
33种
触发功能 1
11种基本触发、21种协议触发、创新模板触发
触发功能 2
11种基本触发、21种协议触发、创新模板触发
触发功能 2
11种基本触发、21种协议触发、创新模板触发
触发功能 2
52种
自动测量
52种
自动测量
52种
自动测量
无
AFG信号发生器 1
无
AFG信号发生器 1
无
AFG信号发生器 1
无
AFG信号发生器 2
无
AFG信号发生器 2
无
AFG信号发生器 2
双Zoom模式、分段存储、模板测试、智能标记、上位机控制分析软件
高级功能
分段存储、波形播放、智能标记、上位机控制分析软件、模板测试，电源分析、环路测试
高级功能
协议解码
高级功能
4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗
FFT
4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗
FFT
100K
FFT
9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉
显示屏
9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉
显示屏
7英寸触摸屏
显示屏
电源分析、环路分析
行业分析功能
电源分析、环路分析
行业分析功能
协议解码
行业分析功能
余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形显示
余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形显示
可变余晖，无限余晖
波形显示
USB host、USB device、LAN、VGA、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
波形搜索
搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
波形搜索
7种搜索条件：边沿、脉宽、上升时间/下降时间、周期、频率、占空比、欠幅
波形搜索
